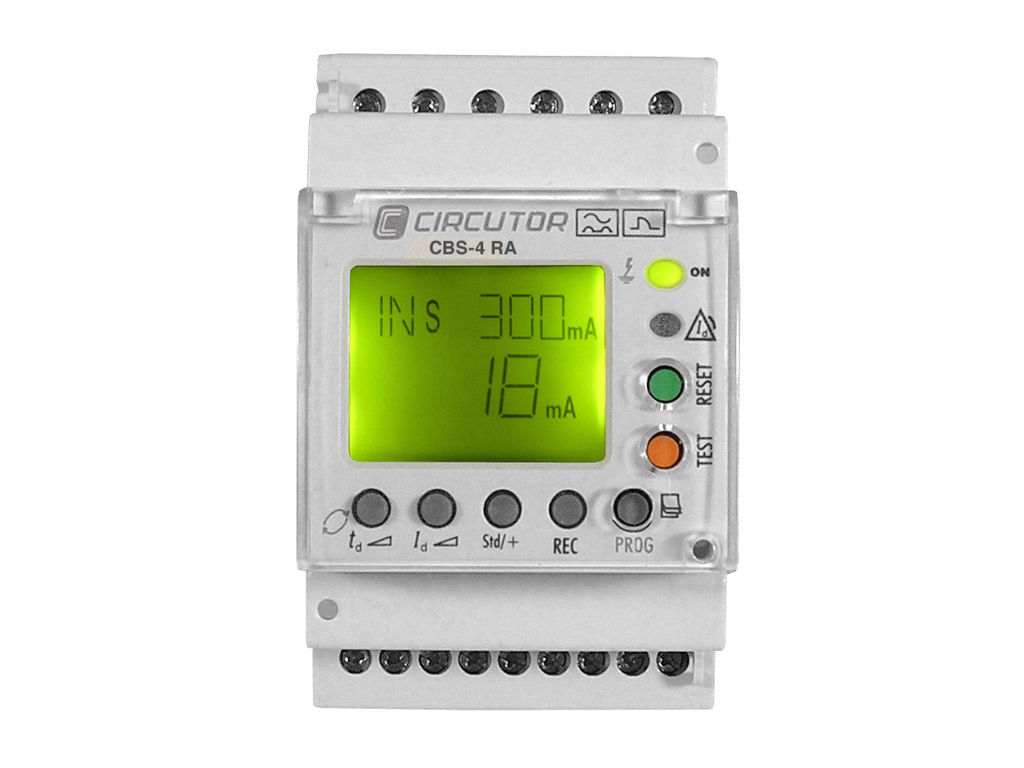

CBS-4 RA / CBS-4 RAL Relä Beskrivning

CBS-4 RA eller CBS-4 RAL är en enhet som motsvarar 4 jordfelsströmsskyddsskydd, med 4 oberoende programmerbara reläer tillgängliga. Enheten har:

• 4 ingångar för att ansluta de externa ringkärlsformatorerna i WG / WGS / WGC-serien.
• Självåterstängande med programmerbar jordfelsbrytare i varje kanal.
• Superimmuniserat typ A-relä med högfrekvent strömförsörjning och hög rootimmunitet, övervakning
i storleksordningen. moduler.

Enheten har 5 oberoende programmerbara utgångar:

• 4 utgångar för jordfelsbrytare
• 1 förreglingsutgång i slutet av återförslutningssekvensen

Den innehåller också en bakgrundsbelyst display för att visa information om de 4 kanalerna, inklusive:

• Justeringsvärden
• Momentan läckström
• Tripp/extern återställningsingång

Andra funktioner:

• Automatiskt test varje av en Valfri slutning. RS-485-kommunikation: typ CBS-4C RA och CBS-4C RAL.
• Montering på DIN-skena 46277 (EN-50022).
• Valfri montering på en 72 x 72 panel med tillbehör M5ZZF1.

Ansökningar

CBS-4 RA eller CBS-4 RAL-reläer möjliggör intelligent jordfelsskydd i en kompakt design. Med en kontaktor per kanal tillåtas de automatiska återställningen efter en resa, vilket gör dem idealiska för:

• Offentlig belysning
• Bankomater (bankomater)
• Kylkammare
• Trafikljus

Dessutom kan versionen med RS-485-hjälpmedel användas (CBS-485-övervakning och realtidsövervakning med Power Studio-4 C) som kan analyseras senare.
