Beskrivning

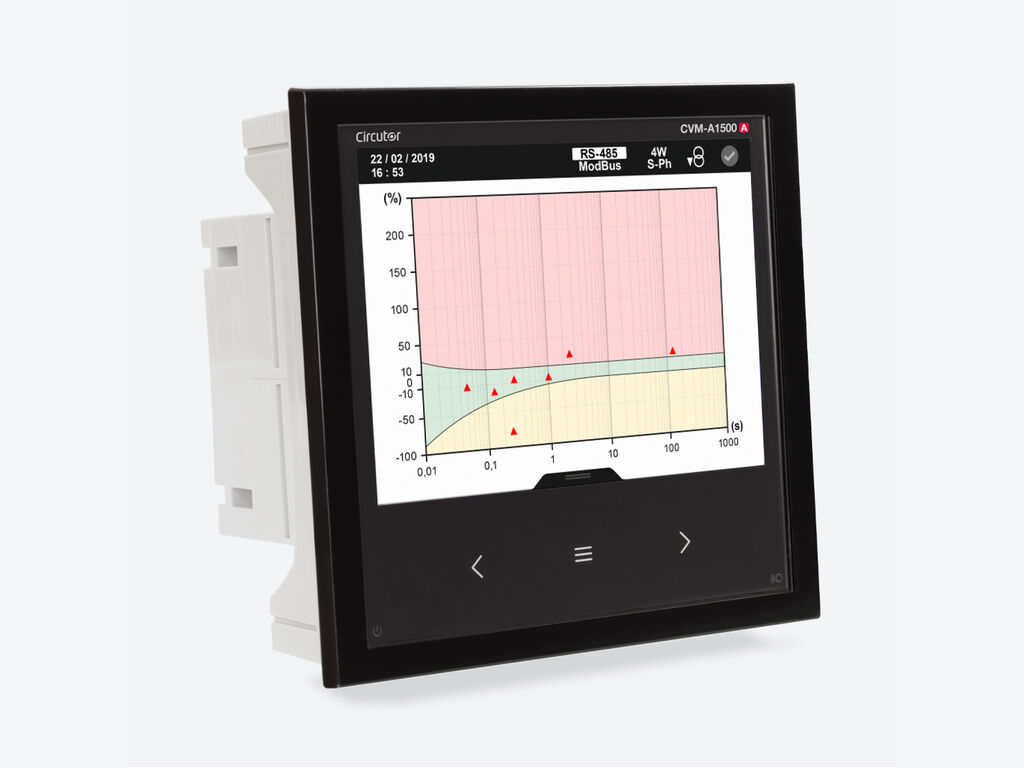

CVM-A1500 är en panelmonterad energikvalitetsanalysator med EMS (Energy Management Software) integrerad. Dess interna webbserver (html5) tillåter alla användare att ha full installationskontroll genom att använda vilken webbläsare som helst.

Designad för att installeras i den mest relevanta eller kritiska delen av elektriska installationer eftersom den registrerar och övervakar ett brett spektrum av variabler (nästan ett års data med RMS, max- och minivärden). Enheten registrerar även elkvalitetshändelser som svällningar, fall, avbrott (varje halvcykel) och transienter (enligt IEC 61000-4-30 klass A). Varje händelse kommer omedelbart att fångas med spännings- och strömvågformen.

Denna modell lägger till mätning av strömkvalitetsvariabler (definierade i standarden EN 50160) såsom flimmer, obalans (Kd) och asymmetri (Ka) koefficienter eller spännings- och strömövertonsnedbrytning upp till 63:e. Dessutom är det möjligt att i realtid övervaka de momentana vågformerna av spänning och ström genom dess oscilloskopfunktion.

Som ett mervärde visar CVM-A1500 antalet händelser och transienter för varje påverkad fas med uppnådd nivå, varaktighet och dess associerade vågform. Dessutom visas dessa händelser direkt i CBEMA-, ITIC- och SEMI-F47-grafer.

Den smarta designen hos CVM-A1500 låter användare anpassa sina egna skärmar för att få tillgång till informationen snabbare och enklare. Observera att enheten tillåter anslutning via PowerStudio-mjukvaran för att spara och lagra, på ett redundant sätt, all information på en server eller PC, och undviker minnesbegränsningar.

Mått

144 x 144 mm

Drag

• Energy Management Software (EMS) ingår i historiskt dataregister
• Register över strömkvalitetshändelser, vågformer och momentana parametrar
• Utbyggbar upp till 3 moduler (ingångar/utgångar och kommunikationer)
• VGA-färgskärm med hög upplösning
• IP 65 med lufttät tätning
• 5 spänningskanaler + 4 ITF-strömkanaler
• Aktiv energiklass 0.2S (IEC 62053-22)
• Universell strömförsörjning AC/DC eller DC
• Ethernet-kommunikation (webbserver) + RS-485 (ModBus RTU eller BACnet-protokoll)
• 5 användaranpassade skärmar
• 3 tariffer (valbara via digital ingång eller via kommunikation)
• Kostnadsberäkning (valfri valuta) och utsläpp av kgCO2
• 2 reläutgångar för larm + 2 transistorutgångar för larm eller pulser
• 2 digitala ingångar för att välja tariff, styra logiska tillstånd eller pulscentraliserare från valfri extern mätare

Ansökningar

Styrning, övervakning och loggning av strömkvaliteten i hög- och lågspänningsfördelningspaneler. Utförs direkt eller på distans tack vare sin WEB-server. Integration i SCADA-system genom XML-förfrågningar.

• 4 larm (2 per transistor och 2 per relä), helt och oberoende programmerbara enligt ett lågt eller högt värde, hysteres, anslutnings-/frånkopplingsfördröjningar, normalt öppen eller stängd standby-status och förregling.
• Generering av impulser med transistorutgångar, helt och oberoende konfigurerbara över valfri inkrementell parameter (energi, kostnader, kgCO2, total mätare eller tarifftimmar).
• Givare som omvandlar analoga signaler till vilken momentan parameter som helst som mäts eller beräknas av enheten, med inbyggda expansionsmoduler med analoga utgångar.
• Visning av processsignaler med en inbyggd expansionsmodul med analoga ingångar, med valfri rapportering av dessa signaler till SCADA-system genom kommunikationssystem.
• Styrning av elektrisk belastning eller larmsignaloperationer genom att programmera transistor- eller reläutgångarna som är inbyggda eller läggs till genom expansionsmoduler.
• Datalogger integrerad med webbserver och XML (logg över historiska data).
