Beskrivning

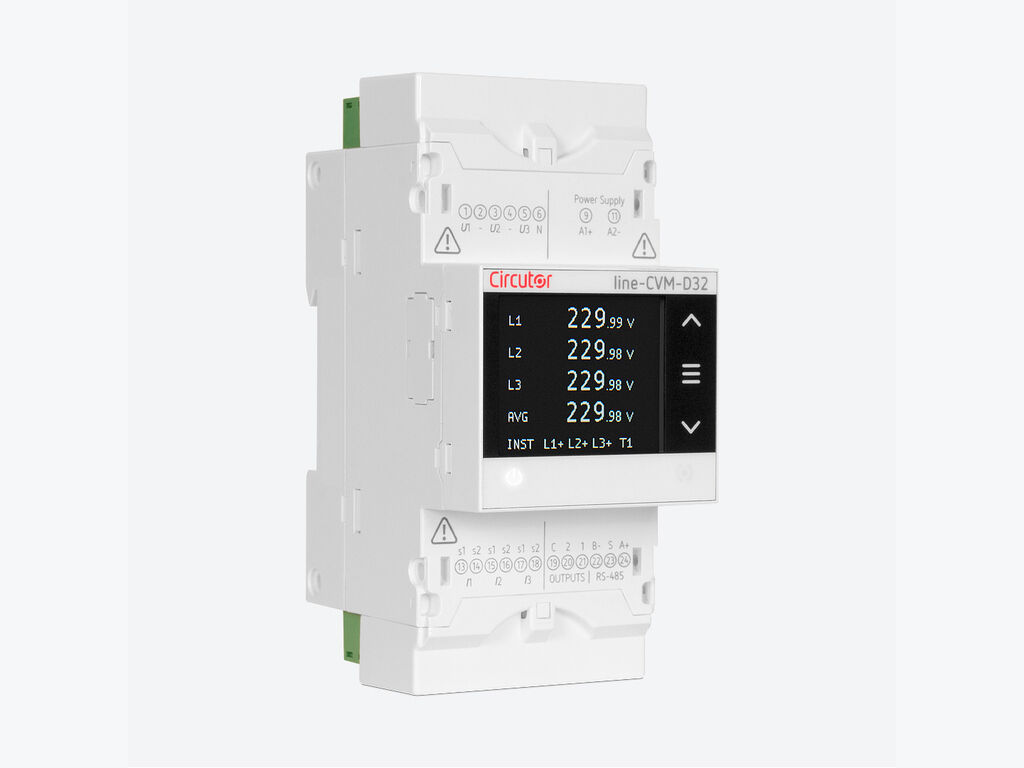

Line-CVM-D32 är en effektanalysator som mäter, beräknar och visar de viktigaste elektriska parametrarna i enfasnät, i system med två faser utan jord, med ARON-anslutningar eller balanserade eller obalanserade trefassystem. Mätningen är en sann RMS som förlitar sig på 3 växelspänningsingångar och 3 strömingångar. Enheten är modulär och skalär tack vare expansionsmoduler med olika funktionalitet. Strömmen mäts indirekt med /5A, /1A eller /250mA transformatorer. Spänningen mäts direkt i nätverket på upp till 300V ~ PN eller genom spänningstransformatorer. Den innehåller också en räknare för händelser för leveranskvalitet (överspänningar, luckor och avbrott).

Ansökningar

• Mätning av elektriska parametrar i elcentraler och låg- och mellanspänningsanslutningar där utrymmesbegränsningar kräver installation av en platsbesparande analysator på DIN-skenan.
• för elektriska och minimivärda loggningar. av förbrukad eller genererad aktiv eller reaktiv energi.
• Prissättning av el i upp till 4 tariffer (via kommunikations- eller expansionsmodulingångar).
• Generering av impulser genom utgångar till en transistor, helt och oberoende konfigurerbar baserat på valfri inkrementell parameter för aktiv eller reaktiv energi, antingen per total räknare eller per tariff.
• Installationen kan styras med hjälp av en programmerbar timer på fördröjning, timer av fördröjning och med utökad användning av expansionsmoduler genom funktioner.
transistor, relä eller analoga in-/utgångar.
• Konvertera alla momentana parametrar som mäts eller beräknas av utrustningen till analoga signaler genom att integrera analoga utgångsexpansionsmoduler.
• Spåra status för komponenter i installationen genom att använda statusen för ingångarna till expansionsmodulen.
