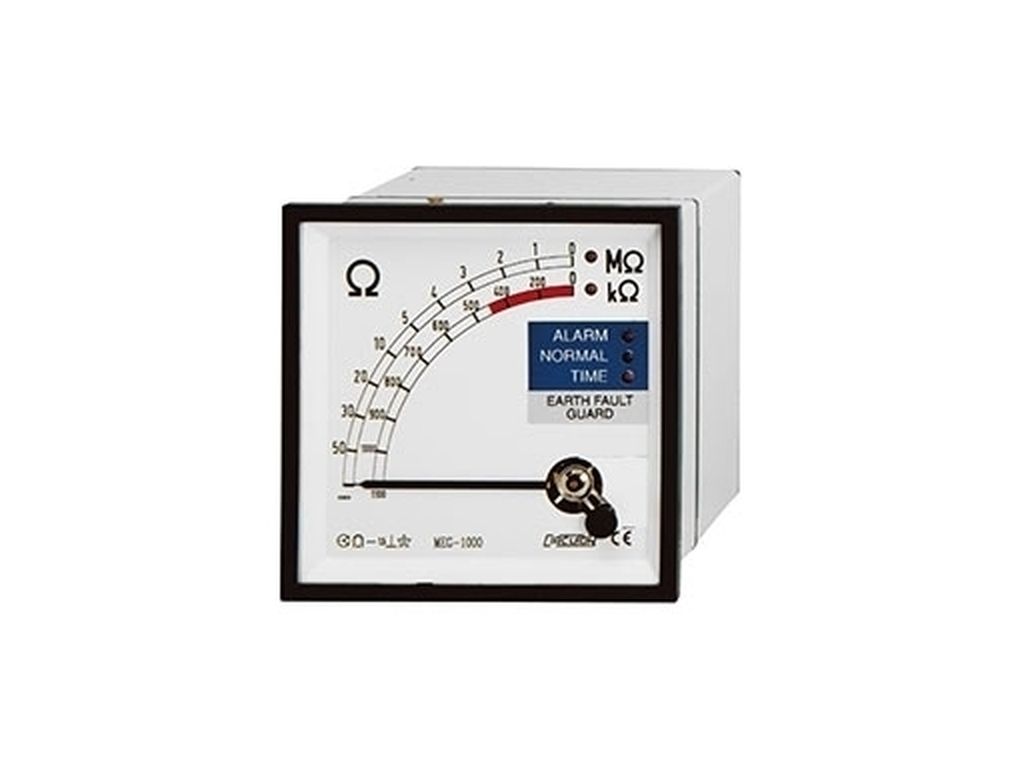

MEG-1000, Isolationsmätare

Beskrivning

• MEG-S-enheten har en bakgrundsbelyst LCD-display och används för att ta avläsningar av isolering (MΩ), kontinuitet (Ω) och AC-spänning.
• Omedelbar drift med en knapptryckning. För kontinuerliga avläsningar av MΩ eller Ω har enheten en inbyggd timer med automatisk frånkoppling efter 3 till 5 minuter för att spara batteri.
• LED-indikator (röd) för kontroll av isolering och kontinuitet.
• Högpresterande och exakt DC-DC-omvandlare.
• Inkluderar en bärväska.
• Speciellt utformad för att mäta isoleringsresistansen hos elektriska hushållsapparater, energidistributionsledningar och installationer.
• Inkluderar kabel för ledarisoleringstestet.
• Inkluderar kabel för isoleringstestet mot apparatens kropp.

Ansökningar

MEG-1000 mäter och kontrollerar isolationsresistansen mellan fas och jord i en neutral isolerad eller impedansledning (IT), med hjälp av reläer. Isolationsmotståndet visas på en galvanometrisk indikator placerad på enhetens framsida. För att utföra mätningarna applicerar enheten en kontinuerlig spänning på 24 V mellan fasen och jord, och mäter läckströmmen genom nätverkets isolationsmotstånd, vilket bestämmer isolationsresistansen.

Enheten har två tidsinställda utgångsreläer. Ett relä fungerar som en maximal trigger, aktiveras när isolationsmotståndet är lägre än ett förutbestämt värde. I båda reläerna kan utlösningspunkten och anslutningsfördröjningen justeras med potentiometrar på baksidan av enheten.

När isolationsresistansen ligger inom de max- och minimivärden som ställts in med potentiometrarna, tänds LED:n "NORMAL" på frontpanelen. Om motståndet är utanför dessa definierade marginaler, antingen för högt eller för lågt, kommer "ALARM"-lampan att lysa på frontpanelen.
