Beskrivning

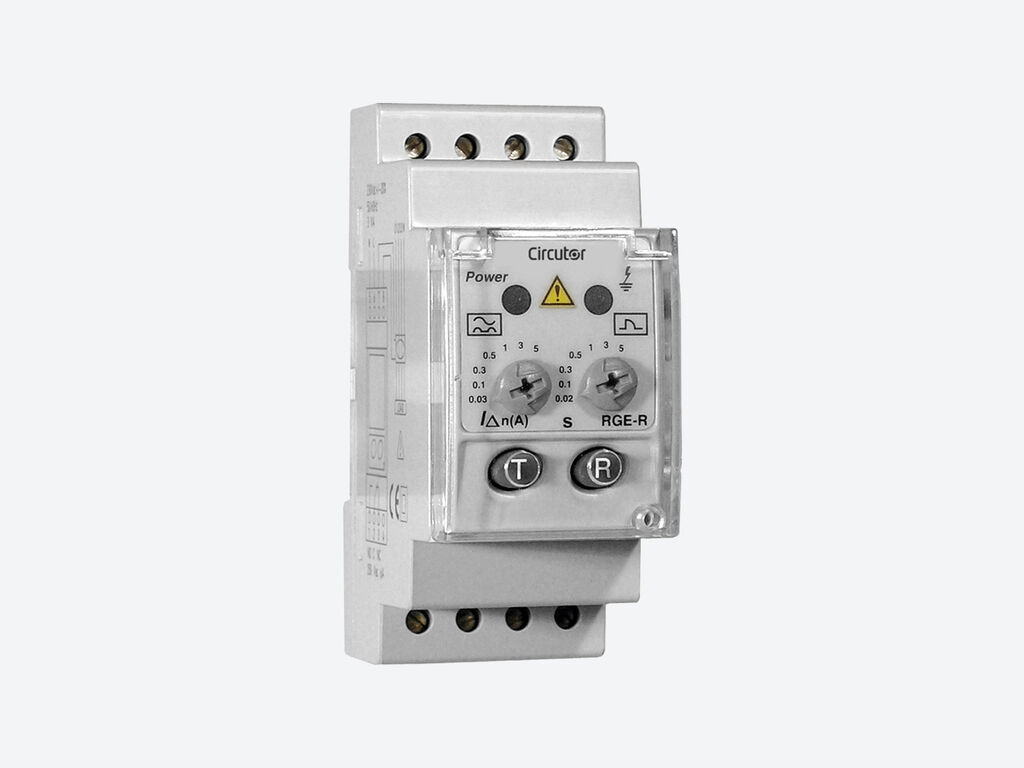

Detta elektroniska skyddsrelä för jordfelsbrytare är utformat för att anslutas till jordfelsbrytare från WG/WGC-serien. Dessa reläer erbjuder hög tillförlitlighet, med alternativ för fast eller justerbar känslighet och fördröjning. Det är ett typ A-relä som inkluderar högfrekvent strömfiltrering och hög immunitet, och det övervakar sanna ROTME-värden (TRMS).

Huvudfunktioner

• DIN-skena 46277 montering
• Kompakt storlek: 2 moduler
• LED-indikatorer för status och diagnostik:
• Permanent tänd läckageindikator: Utlösningsrelä aktiverat
• Blinkande effekt-LED och tänd läckage-LED: Detektering av kontinuitetsfel i transformator
• Blinkande läckage-LED-indikator: Läckagenivåindikatorer:
• 1 blixt varannan sekund: 25-50 % av den valda läckagetröskeln
• 1 blixt var 1:e sekund: 50-75 %
• 2 blinkningar var 1:e sekund: 75-<100 %
• Permanent tänd: 100%

Ansökningar

RGE-seriens reläer, när de används med transformatorer i WG/WGC-serien, ger ett omfattande jordfelsskydd för både en- och trefasledningar. De säkerställer maximal säkerhet och kontinuitet i elservicen, vilket minimerar risken för oönskad snubbel.
