Beskrivning

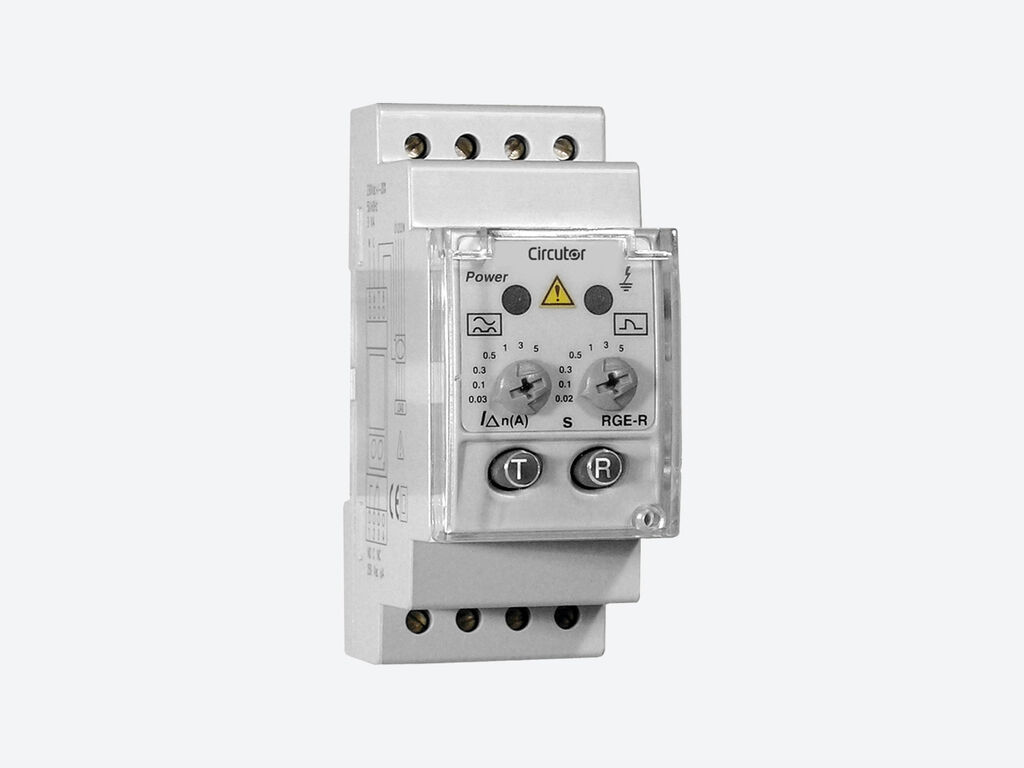

Detta elektroniska skyddsrelä för jordfelsbrytare är utformat för att anslutas till jordfelsbrytare från WG/WGC-serien. Dessa högtillförlitliga reläer erbjuder fast eller justerbar känslighet och fördröjning, med typ A-funktionalitet som inkluderar högfrekvent strömfiltrering och hög immunitet. De övervakar de sanna rotmedelkvadratvärdena (TRMS).

Huvudfunktioner

• DIN-skena 46277 montering
• Kompakt storlek: 2 moduler
• LED-indikatorer för övervakning:
• Permanent tänd läckageindikator: Utlösningsrelä
• Blinkande effekt-LED och tänd läckage-LED: Detektering av fel i transformatorns kontinuitet
• Blinkande LED-indikator för läckage: Indikerar läckströmsnivåer:
• 1 blixt varannan sekund: 25-50 % av läckströmmen
• 1 blixt var 1:e sekund: 50-75 %
• 2 blinkningar var 1:e sekund: 75-<100 %
• Permanent tänd: 100%

Ansökningar

RGE-seriens reläer, i kombination med WG/WGC-seriens transformatorer, ger ett omfattande jordfelsskydd för en- och trefasledningar. De säkerställer maximal säkerhet och kontinuitet i elservicen genom att förhindra oönskad snubbel.
